佛山电器综合试验台测试完成后，给定旋钮归零，按下停止按钮。6.1.4、空开给定测试：1）准备工作：将被测空开连接好，合上空开。2）操作说明：1、根据被测件选择交流电流档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电流输出给被测件。4、旋转给定旋钮，增加电流至额定值，正常空开应在10秒左右脱扣。5、完成后，给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.5、电流给定测试：1）准备工作：将被测件串联在电流回路里。2）操作说明：1、根据被测件选择直流、交流电流档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，增加电流至额定值，观察被测件的动作。4、完成后，给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.2、自动测试部分6.2.1、启动计算机首先将试验台右侧前面板上的手自动开关旋转到“自动”的位置后，将电源开关旋转到“开”位置，这时指示灯亮起，打开试验台右下方机柜门按下主机的“微机启动”按钮，等待计算机启动，启动完毕，系统自动进入测试系统，如图6-2-1所示：图 6-2-1本试验台自动测试项目按被测件类型分为6种：“普通继电器”、“时间继电器”、“过流继电器”、“热过载继电器”

佛山电器综合试验台备注：测试台在使用过程中如有疑问，请用户及时和我们取得联系，我们将竭诚为您服务。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话： 、继电器测试软件使用说明：1.在电脑桌面上找到继电器测试程序，用鼠标双击，输入密码即可进入测试界面。（密码默认为000000）2.选择要测试的继电器型号，在界面的左下角点击进入即可。选好之后点击“确定”，就可以进入测试界面。3.当选择好测试型号后，程序默认的是先测试“电气特性”，只需点击界面上的“自动测试”即可开始测试，如果需要测试“机械特性”，只需要在测试界面的下面找到“机械特性”，用鼠标进行点击即可进入“机械特性”的测试界面，进入界面后如需测试，只需点击界面上的“自动测试”即可开始测试。

佛山器元件综合试验台 生产基地 <佛山>天正华意电气设备有限公司

佛山电器综合试验台备注：测试台在使用过程中如有疑问，请用户及时和我们取得联系，我们将竭诚为您服务。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话： 、继电器测试软件使用说明：1.在电脑桌面上找到继电器测试程序，用鼠标双击，输入密码即可进入测试界面。（密码默认为000000）2.选择要测试的继电器型号，在界面的左下角点击进入即可。选好之后点击“确定”，就可以进入测试界面。3.当选择好测试型号后，程序默认的是先测试“电气特性”，只需点击界面上的“自动测试”即可开始测试，如果需要测试“机械特性”，只需要在测试界面的下面找到“机械特性”，用鼠标进行点击即可进入“机械特性”的测试界面，进入界面后如需测试，只需点击界面上的“自动测试”即可开始测试。

佛山电器综合试验台我公司在测试盒加装有接点状态指示灯，可方便用户进行手动调节维修接点齐度和测试压力。二、系统构成：1.继电器综合测试台主机 1台2.继电器测试座 1套3.测试盒 1套4.控制电脑（主机、液晶显示器） 1套5.测试台外形尺寸 1200×800×1430（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％ 功耗＜2KW2.测试环境温度：-5℃~＋40℃ 相对湿度：不大于90％（＋25℃）3.严禁工作在振动或强磁干扰场所。4严禁工作在有导电尘埃/纤维的场所。5严禁遭受雨水、湿气、高温。四、适用范围：（一）测试继电器的品种、型号。1）无极继电器：JWXC-1000、JWXC-1700、JWXC-2000、JWXC-2.3、JWXC-7、JWXC-370/480、JWXC-3102）无极缓放继电器：JWXC-H340、JWXC-H600、JWXC-500/H300、JWXC-H310、JWXC-H10003）无极加强接点继电器：JWJXC-480、JWJXC-30004）无极加强接点缓放继电器：JWJXC-H125/0.13、JWJXC-H1000、JWJXC-H120/0.17、JWJXC-H125/0.4、JWJXC-H125/80、JWJXC-H80/0.06、5）有极继电器：JYXC-660、JYXC-2706）有极加强接点继电器：JYJXC-135/220、JYJXC-220/220、JYJXC-J3000、JYJXC-135/80、JYJXC-3000、JYJXC-160/2607）偏极继电器：JPXC-1000、JPXC-H2708）整流继电器：JZXC-H156、JZXC-480、JZXC-480F、JZXC-0.14、JZXC-H18、JZXC-H18F、JZXC-H62、JZXC-0.56、JZXC-H0.14/0.14、JZXC-16F9）单闭磁继电器：JDBXC-550/550、JDBXC-110010）时间继电器：JSBXC-850、JSBXC-820、JSBXC1-85011）电源屏无极加强接点继电器：JWJXC-100、JWJXC-440、JWJXC-6800、JWJXC-720012）电源屏整流继电器：JZXC-2000013）电源屏整流加强接点继电器：JZJXC-100、JZJXC-720014）交流继电器：JJC15）交流加强接点继电器：JJJC、JJJC1、JJJC3、JJJC4、JJJC5、JJJC2、JJJC716）交流灯丝转换继电器：JZCJ、JZSJ-0.16、JZSJC、JZSJC117）根据用户提出的其它继电器技术要求。

<佛山>天正华意电气设备有限公司 佛山器元件综合试验台 生产基地

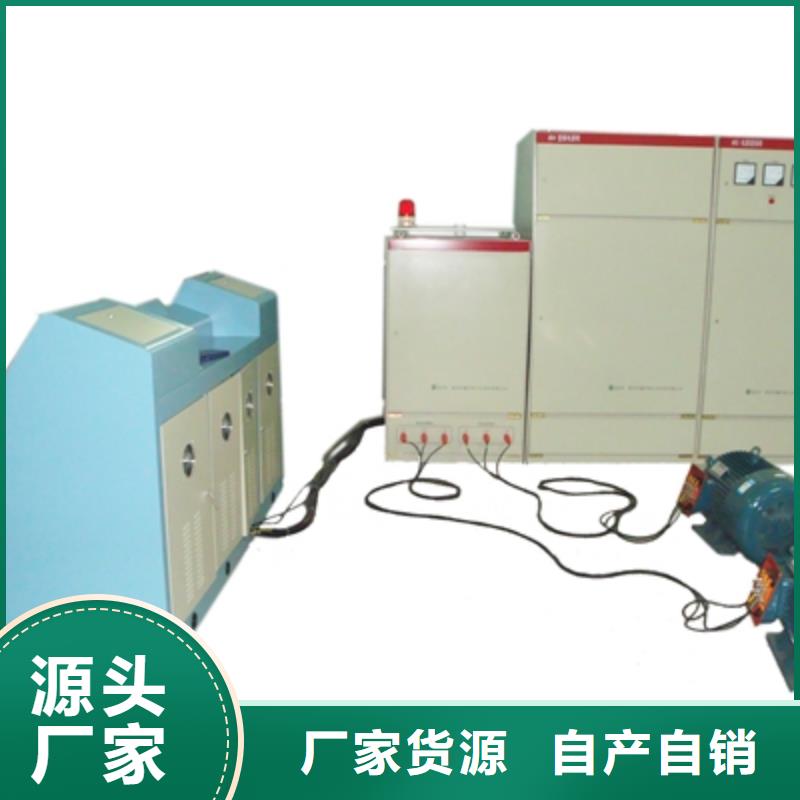

佛山电器综合试验台通用电机智能试验台使用说明书 一、概述本型电机试验台适用于煤矿电修车间电机检修过程和出厂试验之需。完成检修过程中定子线圈直流电阻，绝缘电阻，匝间绝缘性能以及绕组对电机壳体的工频耐用试验，电机正常运转后的出厂电参数测试，包括输入电流，电压，有功功率，功率因数及频率测试，所有试验项目由计算机控制，自动按程序一次性完成测试，并同步采集数据，生成试验报告。二、技术参数1、工作电压，：单相220V2、试验主回路电压：380V/660V/1140V＊200A3、主回路电流互感器变比：200A/5A0.2级4、主回路电压互感器比例：1140V/114V0.2级5、电参数测试：电压：（5～6000）±（量程×0.15％＋读数×0.15％）电流：（0.025～40）±（量程×0.15％＋读数×0.15％）功率：（U＊I量程）±（量程×0.15％＋读数×0.15％）功率因数（0.1～1.0）精度2个字功耗：15W6、匝间绝缘测试：脉冲峰值电压：0～5000V（100V步进）脉冲电容：0.01uF波前时间：0.1Μs测试精度：＜5％功耗：50W7、直流电阻测试：0～20Ω，0~2000Ω，精度0.2级8、绝缘电阻测试：0～2000MΩ，精度0.5级9、工频耐压：泄漏电流：0～100mA，输出电压:0～5KV测试精度：0.5级三、试验数据标准JB/T7565.1-2004矿用防爆型三相异步电动机通用技术条件

<佛山>天正华意电气设备有限公司
<佛山>天正华意电气设备有限公司

佛山电器综合试验台手动测试的数据采样也需要手动采集：点击“手动采集”按钮即可。(2).如果选择了“自动测试”；在点击“”按钮后，软件进入自动测试状态。这时只要按下主控仪启动按钮，软件立即开始测量，测量过程是根据“测试型号”的设置参数进行的。当一个测试品测试完成后，软件仍处于测量状态，等待下一个测试，这是需要按下软件界面上的复位按钮，退出测试状态。自动测试在测试完成时，自动对数据进行记录。b)测试完成后。如需对当前的匝间绝缘测试波形保存，可以点击主界面上的按钮，作为比较基准波形c)测试完成后。可以对采样的数据进行保存和打印，这时数据也已经记录在数据库中，方便以后查询和修改。d)查询修改数据。点击子菜单中“历史查询”“数据查询”，打开界面如图4.所示。图4 历史数据查询和修改界面e)日月年统计报表。如果需要对合格或不合格记录数据生成日统计报表、月统计报表或年统计报表。点击子菜单“数据维护”“生成报表”。打开界面如图5.选择相应的报表选项后，点击“”将统计出相应数据。然后可以对统计出的数据进行保存和打印。

<佛山>天正华意电气设备有限公司 佛山器元件综合试验台 生产基地

佛山电器综合试验台手动测试的数据采样也需要手动采集：点击“手动采集”按钮即可。(2).如果选择了“自动测试”；在点击“”按钮后，软件进入自动测试状态。这时只要按下主控仪启动按钮，软件立即开始测量，测量过程是根据“测试型号”的设置参数进行的。当一个测试品测试完成后，软件仍处于测量状态，等待下一个测试，这是需要按下软件界面上的复位按钮，退出测试状态。自动测试在测试完成时，自动对数据进行记录。b)测试完成后。如需对当前的匝间绝缘测试波形保存，可以点击主界面上的按钮，作为比较基准波形c)测试完成后。可以对采样的数据进行保存和打印，这时数据也已经记录在数据库中，方便以后查询和修改。d)查询修改数据。点击子菜单中“历史查询”“数据查询”，打开界面如图4.所示。图4 历史数据查询和修改界面e)日月年统计报表。如果需要对合格或不合格记录数据生成日统计报表、月统计报表或年统计报表。点击子菜单“数据维护”“生成报表”。打开界面如图5.选择相应的报表选项后，点击“”将统计出相应数据。然后可以对统计出的数据进行保存和打印。

<佛山>天正华意电气设备有限公司
佛山器元件综合试验台 生产基地

?佛山电器综合试验台安装、调试所需的工具、零配件、管线等由乙方负责。甲方负责以下工作：?与乙方共同开箱检查货物是否齐全。?乙方安装设备和调试过程中给予配合和支持。B．设备验收设备验收分预验收和终验收两次进行，预验收在乙方进行，终验收在甲方进行。设备预验收：?乙方提前3天向甲方发出预验收书面邀请。?甲方负责酌情提供乙方各阶段需求数量的试机件。?乙方负责调试设备和工装，产品各项尺寸及性能指标等应符合图纸技术要求，单件加工时间达到节拍要求。?甲方按技术协议要求，对生产线及设备的外观、配置等项目一一进行验收。?预验收达到协议要求，甲方与乙方签订预验收纪要经双方代表签字后，预验收存在的问题乙方应立即整改、改进；整改完成后，提交书面报告给甲方，经甲方书面同意后，乙方才能包装设备发运到甲方，预验收的所有试机件随机包装交还甲方。?对于前期方案中没有提及的优化方案，需经双方共同协商后解决。设备终验收：?检查预验收遗留问题是否按初验收纪要的要求予以解决和改进。?甲方负责提供终验收的试机件。?乙方负责调试设备和工装，按要求连续生产一周。。?终验收标准参照预验收标准，验收时间（包括开箱、安装、调试等）双方协商解决。?设备终验收合格，双方签订终验收纪要认可，乙方才能向甲方交货。C．技术培训乙方负责对甲方的操作人员及维修人员进行免费培训，技术培训分预培训和终培训二次进行。预培训?培训地点在甲方工厂，日期与设备预验收同时进行或另行安排。?

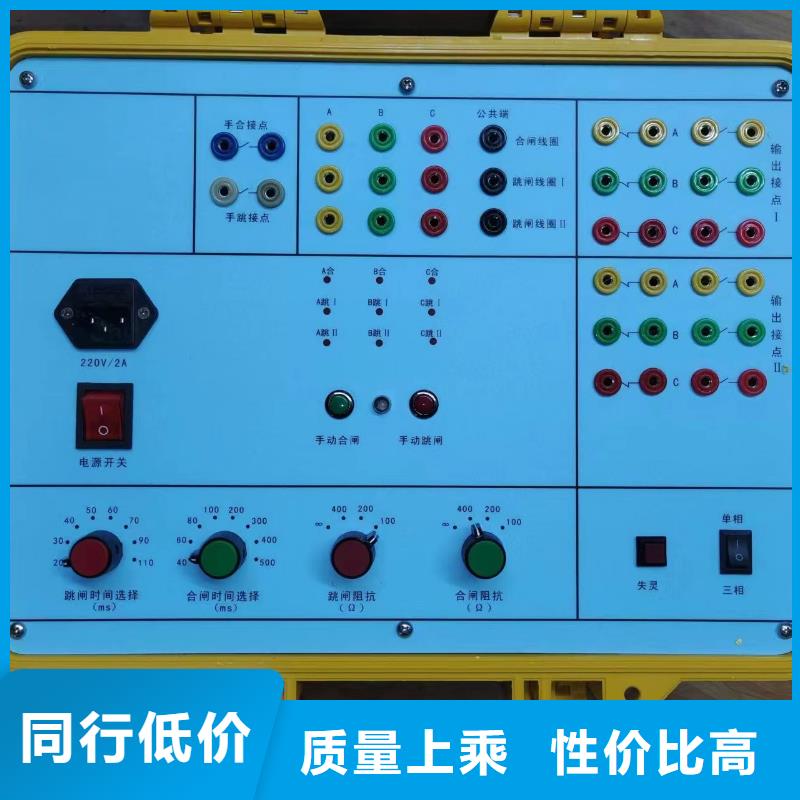

佛山电器综合试验台如果设置过短，可能会出现断路器拒分拒合现象。当选择电保持，做重合闸实验时储能时间为每次重合闸的间隔时间。时间设置范围为0.01s-999.99s，磨合次数设置范围为0-999999次。 3、选择磨合方式：按“↑”“↓”选择“参数设置” 如图4。，再按“确定” 进入图5，按“↑”“↓”选择“磨合方式”，再按“确定”键，进入图7，选择“合—分”磨合或“重合闸”磨合 。图8图94、选择输出方式：按“↑”“↓”选择“输出方式” 如图4。再按“确定”键，进入图8电保持为继电器模式，只有一个合闸线圈，通电合闸断电分闸。机械保持为常规断路器模式，合分闸各一个线圈，合闸线圈通电合闸，分闸线圈通电分闸。5、辅助设置： 按“↑”“↓”选择“辅助设置” 如图4。再按“确定”键，进入图9，选择对应的方式检测常开：当选择检测常开时，辅助开关状态接线应接到常开触点。当常开触点故障时系统报警并停止测试，关闭所有输出。检测常闭：当选择检测常闭时，辅助开关状态接线应接到常闭触点。当常闭触点故障时系统报警并停止测试，关闭所有输出。都不检测：当选择都不检测时，辅助开关状态接线可不接，悬空。检测辅助开关功能失效。图10 图116、计数清零：按“↑”“↓”选择“计数清零” 如图4。再按“确定”键，进入图10由于磨合次数断电自动保存，如上次没有磨合完，磨合次数不为零，如需从零开始磨合，需重新计数清零，当一次磨合结束后系统自动清零。 、开始磨合：开始磨合前，需接好测试线，调整好电压值，先按“合/分”键，看能否正常动作，并观察显示屏的状态是否合开关状态一致。需要储能的断路器，先按“储能”键，保证能正常储能。按“↑”“↓”选择“开始磨合” 如图4。再按“确定”键，进入图11。，确定设置没有问题，选 “开始”进行磨合，如图12。需要暂停按“确定”键。

<佛山>天正华意电气设备有限公司 佛山器元件综合试验台 生产基地

佛山电器综合试验台型号选择完成后退出型号设置界面。（如果没有当前被测件型号，需要添加新型号。添加方式见6.2.3）如图6-2-5所示图 6-2-56.2.3、型号设置在进行新型号继电器实验之前需要添加继电器型号，以方便后续使用，添加型号界面如图6-2-7所示：图6-2-7进入设置界面以后，首先检查左侧列表中是否已有当前型号，如果有就左击选取型号后，点击【选定返回】按键继续试验。如果没有当前型号，就点击【添加型号】按键，根据当前型号参数填写或选择测试参数，设置完成后点击【确定添加】按键。添加完成后再点击【系统参数】按键，根据继电器说明书设置测试结果的判断标准，完成后点击【确定】返回添加界面，再点击【选定返回】继续测试。当型号参数有变化或需要修改测试参数时，先左击选定型号，然后点击【修改型号】，修改完成后点击【确认修改】按键，完成操作。6.2.4、详细说明普通继电器1.参照手动测试时步骤接好测试线。2.将面板档位打到自动测试档3.在软件上选择普通继电器型号。4.测试项如图所示：5.根据被测件型号设置好对应参数。6.首先点击“线圈电阻”按钮测试线圈电阻。7.然后点击“触点状态”测试剩余项。点击“吸合释放测试”，系统将进行吸合释放测试。测试开始时，电压从0V开始逐渐上升，上为“额定电压”。当继电器吸合时，系统记录当前电压以及电流。根据提示，之后进行降压操作。

<佛山>天正华意电气设备有限公司

佛山电器综合试验台 信号继电器智能综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有数据库管理系统，可对继电器进行到位管理、台账管理、测试数据查询、打印特性标签和条码等。

<佛山>天正华意电气设备有限公司 佛山器元件综合试验台 生产基地

佛山电器综合试验台附件：说明书一份。五、操作说明：5.1可靠连接设备的电源线，5.2可调电压测试：只需将被测试品连接到设备上面的插座，合上电源开关，按下总启动按钮，调节调压器观察电压表的读数至所需测试电压即可测试，在测试的同时，可调节设备面板上的电压显示转换开关，观察各相电压，但对测试输出没有影响。5.3直流电压测试：只需将被测试品连接到设备侧面的直流电压输出端子，合上电源开关，按下总启动按钮，调节调压器观察电压表的读数至所需测试电压即可测试， 5.5电流测试：只需将被测试品串入到设备侧面的电流输出端子和固定电压输出端子之间即，合上电源开关，按下总启动按钮，调节调压器观察电流表的读数至所需测试电流即可测试，三相电流的调节方法相同不需重复说明 7、注意事项：1.设备的电源输入线径必需满足要求；2.设备在安装时须设接地装置，并存放于干燥通风处；3.设备需具备一定专业知识者进行操作，且严格按照操作程序进行；4.在测试时由于室温的差异会给测量带来一定的误差，应根据实际室内室温对测试电流调整后在对被测试品进行校验；5.更换试品时请务必切断电源；6.设备闲置时请先切断电源；7.当设备出现故障时应先切断电源并请专业人员进行维修，请勿自行打开；
